Перекрёстный выключатель (или Промежуточный переключатель)— это элемент электрической цепи, который позволяет управлять, например, одним источником света из нескольких мест. Он нужен там, где требуется дополнительное удобство в управлении светом, например, в больших домах и многоуровневых помещениях.
Как это работает
Перекрёстный выключатель работает в тандеме с проходными выключателями. Он устанавливается между ними в середине цепи, что позволяет осуществлять соответствующие переключения в ней и в итоге выключать и включать свет из разных мест помещения.
Сферы применения
Эти выключатели отражают стремление людей к удобству в управлении освещением, в пользовании светом, особенно в больших и сложных пространствах. Особенно удобны данные устройства в следующих ситуациях:

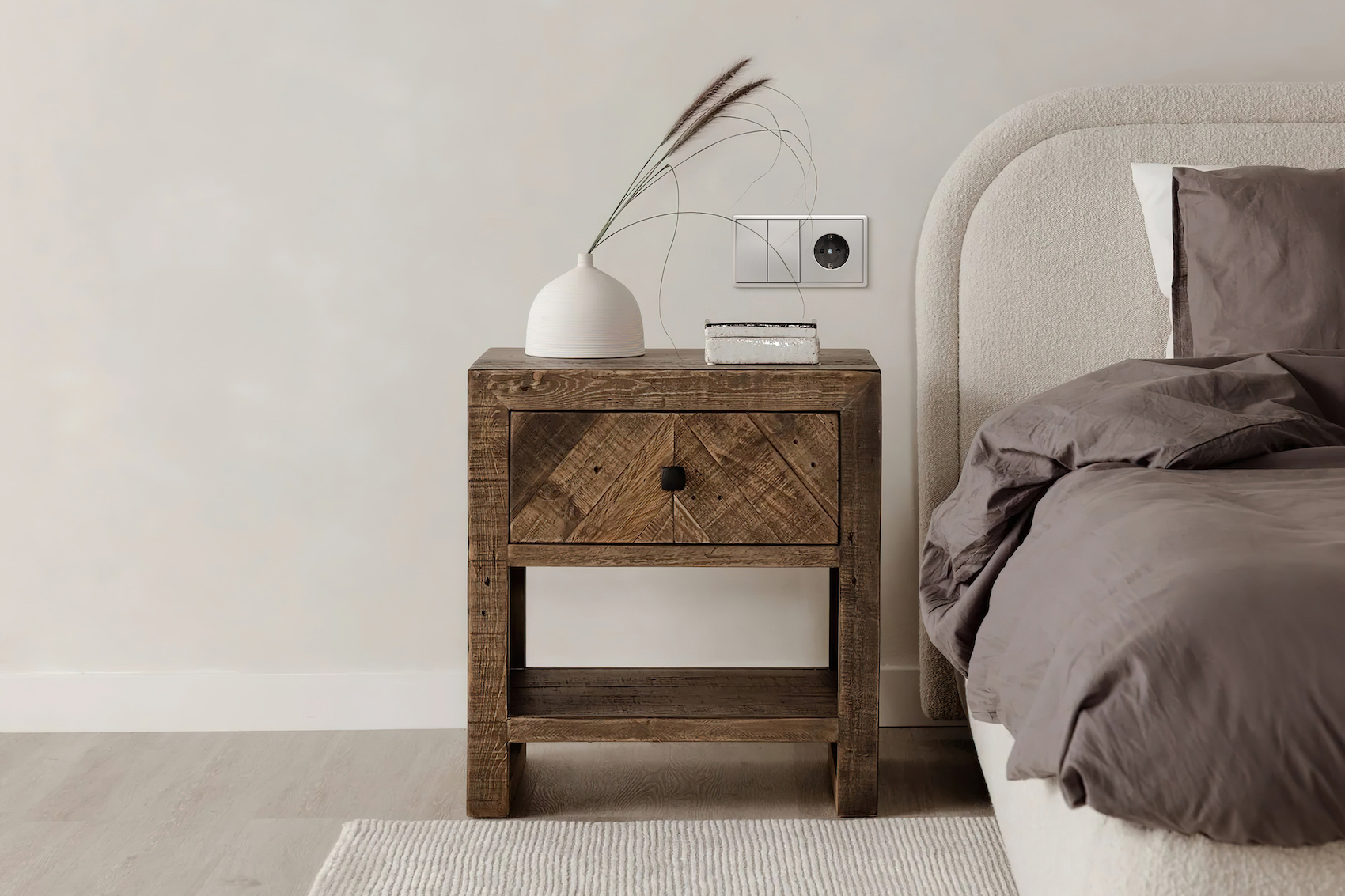

- Спальни и гостиные: в просторных комнатах можно управлять светом как возле кровати, так и около входа. Например, в спальне можно выключать свет из кровати, перед сном, или включить его при входе.
- Частные дома и коттеджи: особое значение они имеют для многоэтажных домов, где требуется доступ к управлению освещением со всех этажей. Представьте, что вы поднимаетесь по лестнице — включить свет можно на первом этаже, а выключить на втором.
- Длинные коридоры: перекрёстные выключатели часто устанавливаются в коридорах, где несколько спален. Это позволяет включать свет при входе в любой участок коридора, обеспечивая комфорт и безопасность ночью.
В каких случаях и как правильно применять перекрестные выключатели?
Необходимость применения переключателей обуславливается количеством мест, из которых планируется осуществлять управлением освещением. Важно помнить, что базовыми элементами любых схем переключения из нескольких мест являются проходные выключатели, которые сами по себе могут обеспечить выключение и включение источника света только из двух мест. Если требуется управление освещением из трех и более мест, то к двум проходным выключателям добавляются перекрестные выключатели в количествах, зависящих от количеств мест управления. В этом случае именно все вместе эти устройства позволяют выполнять соответствующие переключения в схеме питания источника света и тем самым управлять им с трех и более мест.
Лайфхак по определению количества перекрестных выключателей:
- Количество перекрестных переключателей = количество мест управления - 2.
- Важно помнить, что всегда к расчетному количеству перекрестных переключателей нужно добавить 2 проходных выключателя.
Таким образом, совокупное количество переключателей (проходных + перекрестных) в цепи должно равняться количеству мест управления.
На нашем сайте перекрестные выключатели представлены во всех сериях электроустановочных изделий : R98, R98 Metal, S08, A07 и N96. Причем в ассортименте представлены как одиночные так и двухклавишные перекрестные выключатели, что является неоспоримым преимуществом продукции Donel.
Главная особенность заключается в том, что свет может быть включен, когда клавиша находится как в положении «нажата вниз», так и когда она направлена вверх. Это часто становится причиной для замешательства, особенно для тех пользователей, которые визуально ориентируются на положение клавиш, чтобы понять, включен ли свет. Если важно, чтобы все клавиши всегда находились в одном и том же положении, рекомендуется применить иную схему подключения, основанную на кнопочных выключателях и импульсных реле. В этом случае клавиши будут возвращаться в исходное положение после каждого нажатия.
Остались вопросы? Для получения более детальной информации или консультации, свяжитесь с менеджерами Donel.
